Custom Rowing Seat

Een passend roeizittingprototype dat de opgave verschoof van één betere zitting maken naar een methode bouwen die zich aanpast aan verschillende lichamen.

Zwarte mesh roeizitting op multiplex basis, gemonteerd op de glijrails in een roeiboot

Voor wie & rol

Voor wedstrijdroeiers die betere pasvorm, comfort en krachtoverbrenging zoeken. Dit project is uitgevoerd binnen de Minor Advanced Prototyping bij Industrial Design Engineering, TU Delft. Het was geen BSc-scriptie.

Tools in het proces

3D-scannenGrasshopperSLS-nylonAtletentests

Probleem

Gemiddelde roeizittingen negeren individuele lichamen. Dat kan leiden tot druk, ongemak en minder goede krachtoverbrenging op de plek waar de atleet de boot raakt.

Inzicht

Pasvorm is een systeemprobleem. Een met de hand gevormde zitting voor één persoon kan comfortabeler zijn, maar biedt geen herhaalbare manier om de pasvorm voor een andere atleet aan te passen. Het waardevolle product was een parametrische methode, niet één sculptuur.

Overwogen opties

A · Eenmalige, met de hand gevormde zitting van schuim — persoonlijk, maar niet herhaalbaar.
B · Generiek ergonomisch herontwerp — beter voor het gemiddelde, maar nog steeds niet passend gemaakt.
C · Scan → parametrisch Grasshopper-model → SLS-nylon → test met atleet — gekozen.

Koerswijziging

Het project verschoof van “een betere zitting maken” naar “een methode maken die zich aanpast aan verschillende lichamen.” Daardoor ging de aandacht naar de relaties tussen scan, geometrie, parameters, materiaal en feedback uit de praktijk.

Proces

1 · Scan de roeier. 2 · Vorm geometrie die rekening houdt met druk. 3 · Stel de geometrie in met Grasshopper-parameters. 4 · Produceer de zitting in SLS-nylon. 5 · Test met een roeier.

Procesvideo — scan → model → print → test, in één simpele lijn

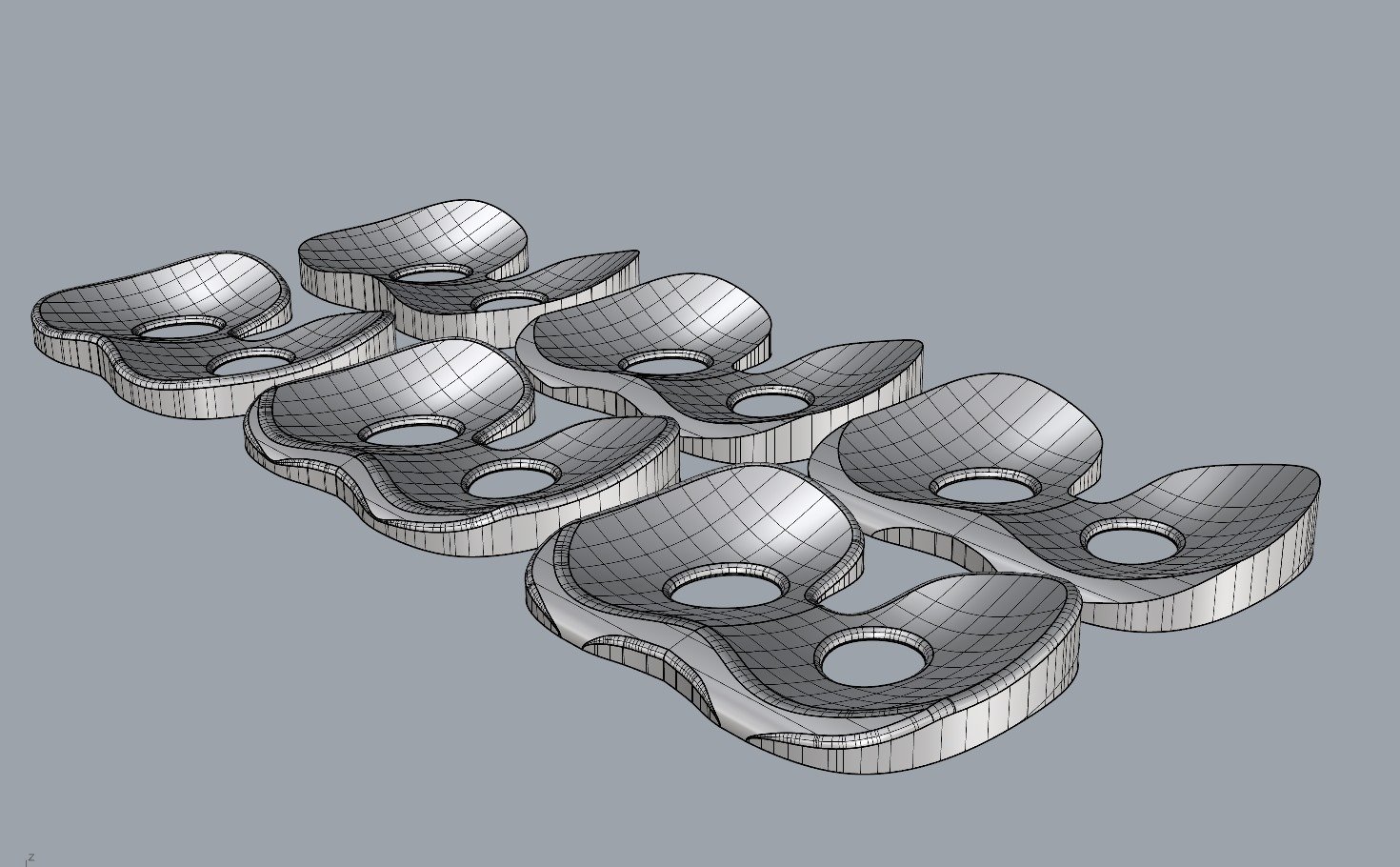

CAD-weergave van meerdere parametrische roeizittingvarianten met twee openingen per zitting — 01 · CAD — parametrische varianten, niet één sculptuur

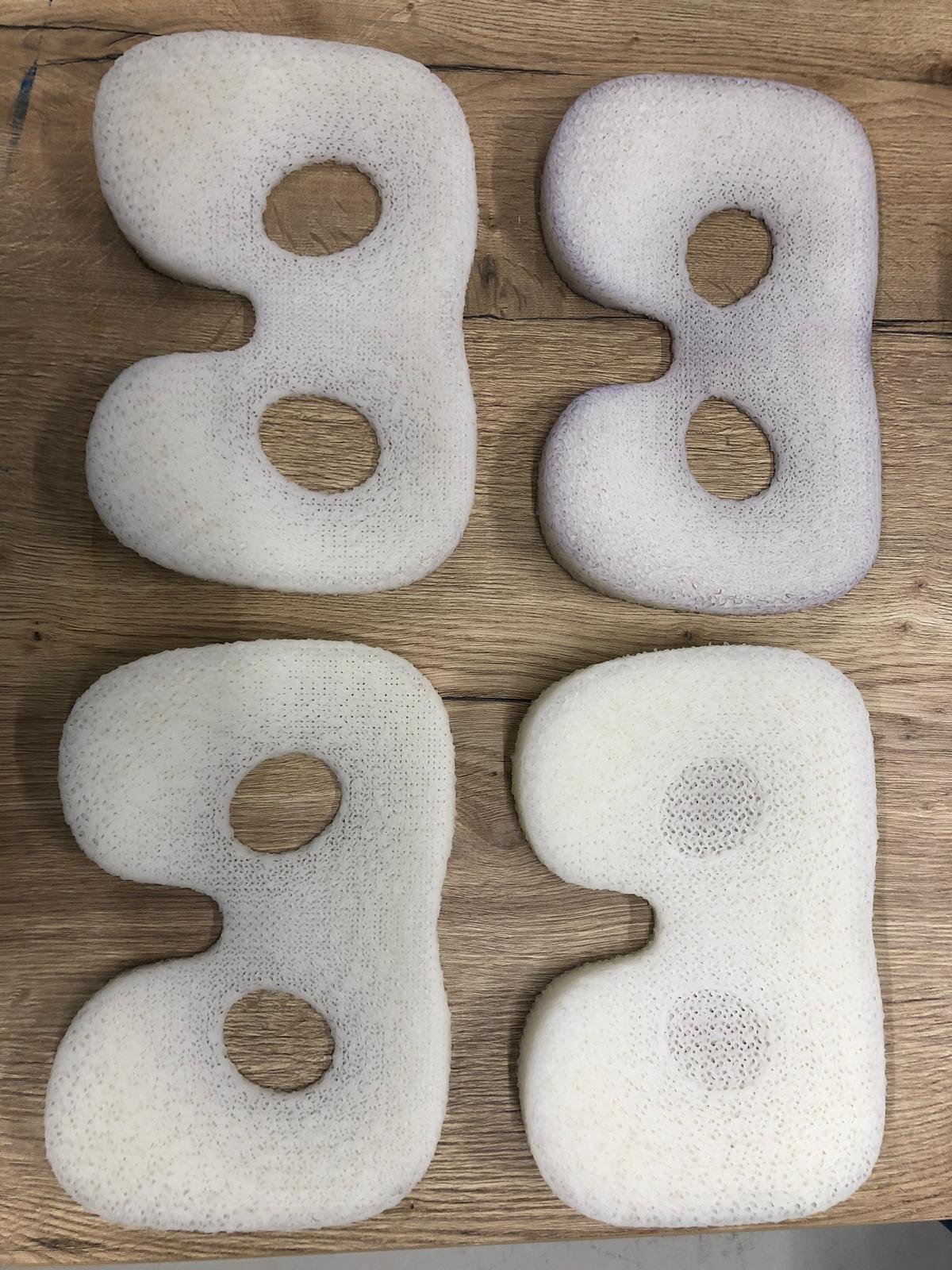

Vier witte SLS-nylon zittingkernen met open lattice-structuur op een houten tafel — 02 · SLS-nylon — geprinte kernen met open structuur

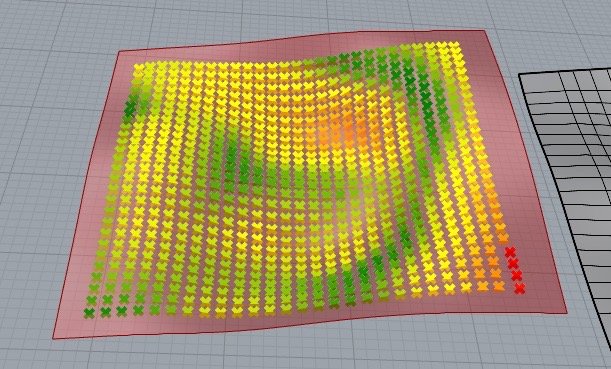

Drukkaart over een zittingvlak met kleurgradatie van groen via geel naar oranje-rood — 03 · Druk — waar de last concentreert op het vlak

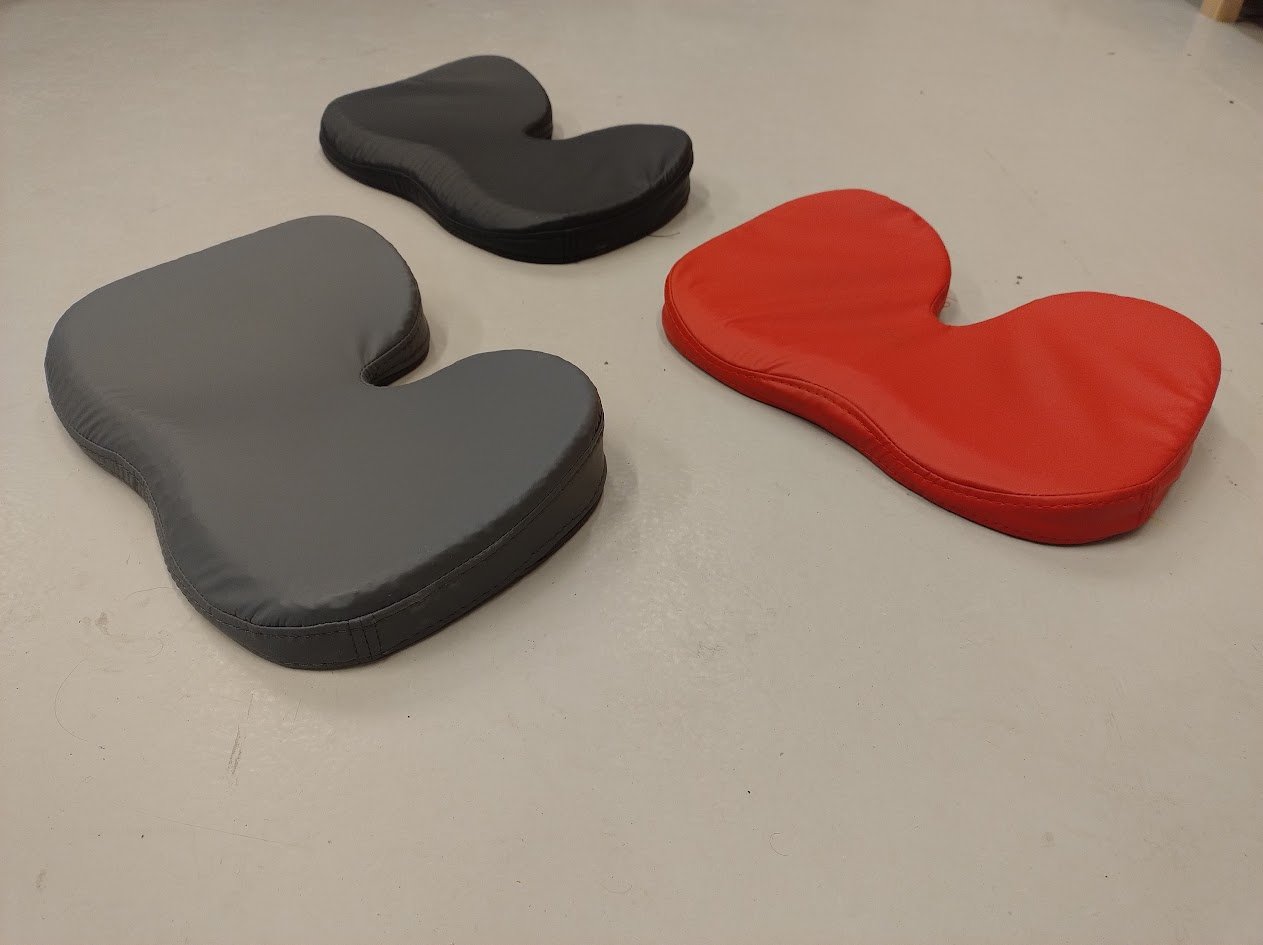

Drie afgewerkte roeizittingen met hoezen in grijs, zwart en rood — 04 · Afwerking — hoezen over de kernvorm

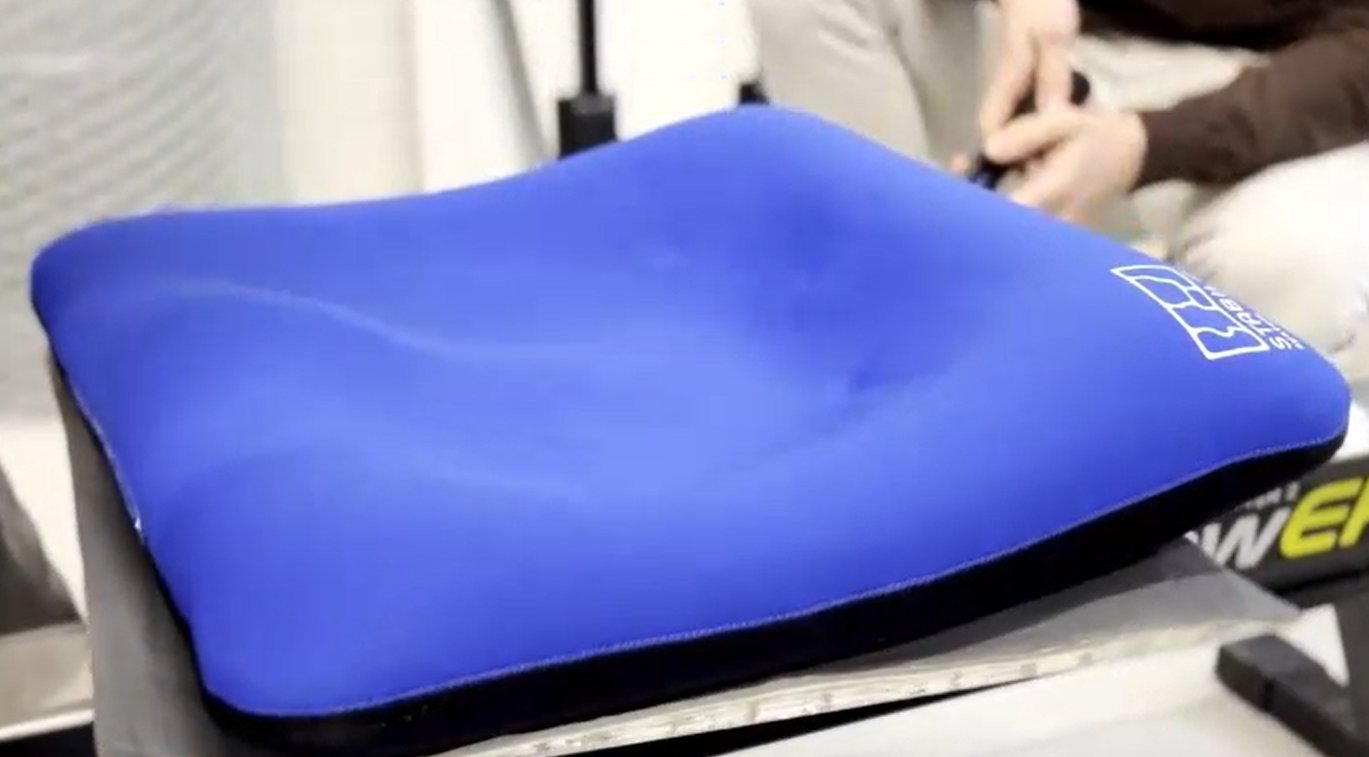

Blauwe zachte hoezen-zitting met duidelijke contouren van de zitkuip — 05 · Zachte hoes — contour en demping voelbaar maken

Zwarte mesh roeizitting op rails in een boot, klaar voor gebruik — 06 · In de boot — op rails, klaar om te testen

Begin bij de persoon

Het lichaam komt vóór het object: begrijp eerst de pasvorm en laat daarna de technologie daarvoor werken.

Parametrisch, niet eenmalig

Parameters maken aanpassing aan verschillende lichamen mogelijk, in plaats van het werk op één atleet vast te zetten.

Gebruik echt materiaal

SLS-nylon bracht het idee voorbij CAD, naar een prototype dat in gebruik beoordeeld kon worden.

Resultaat

Een passend prototype en een overdraagbaar principe: ontwerp rond mensen in plaats van gemiddelden. Dat principe neem ik ook mee in mijn digitale productwerk.

Beeldmateriaal

Procesvideo + foto’s: CAD → SLS-kernen → drukkaart → hoezen → boottest. Geen vervangende schermen of gefabriceerde renders.

Volgende stap

Optioneel: losse scan- of atleet-feedbackstills als die er nog zijn — procesvideo en boottest staan al.
